アニロックスロールの表面検査を行う3D検査カメラと専用ソフトウェアです。アニロックスロールのセル容積やセル深度等、管理に必要な情報を測定します。2021年8月からHDカメラにバージョンアップしました。
製品紹介動画
Troika Systems社 紹介動画
お手数ですが、下記情報をご入力ください。
ご入力後、送信ボタンを押していただければ、カタログPDFボタンが表示されます。
入力必須項目
お名前の入力に誤りがあります。
会社名の入力に誤りがあります。
部署の入力に誤りがあります。
電話番号の入力に誤りがあります。
メールアドレスの入力に誤りがあります。
会社名
部署
電話番号(ハイフン無し)
Eメールアドレス
閉じる
AniCAM(Anilox QCソフトウェア)
AniCAM HD (Anilox QCソフトウェア)

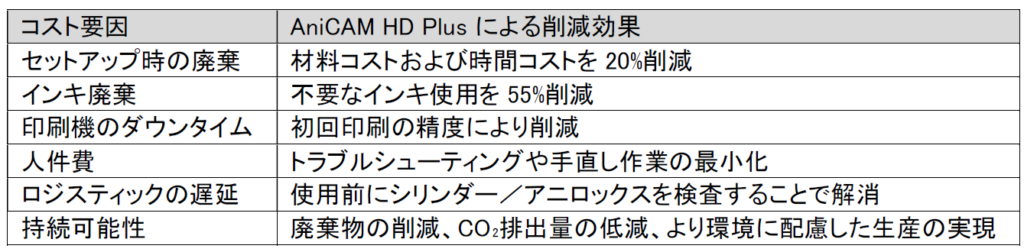

概要
AniCAMとAniCAMHDの違い
使い方
オプション ー 管理ソフトウェア
オプション ー コンプレックスセル
オプション ー X/Y 軸マイクロアジャスター
オプション ー インキプルーファー用 アニロックスロールホルダー
仕様と特徴
測定対象セラミック製アニロックスロール(および一部のクロム製アニロックスロール)
最小ロール径63mm
※ハンドプルファー用のロール用スタンドあり
測定可能線数100~1200LPI
測定可能要素セル容積、セル深度、線数、セル口径、セル壁の厚み、セル角度
キャリブレーション専用のキャリブレーションツール「アニカムキャリブレーションツールパッケージ(ACP)」をオプションとしてご提供。正確な光学格子と国際規格に基づいた球体が埋め込まれたキャリブレーションカードと付属のソフトウェアを使用して、正確なキャリブレーションを簡単に行うことができます。
キャリブレーションが完了すると、証明書を発行でき、ISOの要求を満たせるように設計されています。
精密な測定
精密な基準を使用したキャリブレーションにより、正確な2次元(口径、線数等)、3次元(深さ、容積)をミクロンレベルで測定
コンパクト設計
技術ラボだけでなく、製造現場でも使用できるよう、持ち運びがしやすい設計。定期的な測定による管理だけでなく、不意のトラブルシューティングにも活躍します。
バッテリー駆動
フル充電で8時間稼働するバッテリー駆動。現場での使用を助けます。
実機を使用したデモンストレーション
実機を使用したデモンストレーションを承っております。お使いのアニロックスを使用した実演をご覧になると、AniCAMの使いやすさや導入後の具体的な運用イメージが描きやすくなるはずです。

測定画像サンプル













3D画像サンプル



2D・3D画像によって、表面状態を直感的に把握し、測定値による把握をサポートします。









AniCAM HDに関するQ&A

AniCAM-HDの特長は?
以下の7つの点です。
1. Pixeloc™テクノロジー 2. HDイメージセンサーとテクノロジー
3. LEDによるユーザーフィードバック 4. バッテリー残量表示
5. 人間工学に基づいたデザイン 6. スキャンスピードの向上
7. 新しい照明システム

PIXELOC™とは?
PIXELOC™は特許取得済みの技術で、AniCAMがZ軸のどこにあるかを正確に認識し、旧シリーズで使用されていた彫刻フィードバックによるエラーを解消しました。

LEDの各色の意味は?


バッテリーパックのデザインを一新し、カラーLEDによるユーザーフィードバックを搭載しました。
消灯:電源OFFまたはバッテリー切れ
水色(点灯):AniCAMがUSBに接続されている
赤(ゆっくり点滅):起動中
緑(ゆっくり点滅):起動成功、スキャン準備完了
紫(ゆっくり点滅):ズーム調整中(ホームヘッド)
青(すばやく点滅):3Dスキャン進行中
黄色(フラッシュ):過剰な振動検知
白(点灯):ビッグフットが範囲外

解像度は?
画像の解像度が640×420から1024×768になったことで、より細かい部分まで撮影できるようになりました。

スキャン時間は?
PCの仕様やスキャンの深度にもよりますが、通常は約30秒です。

既存のAniCAM と同じ計測(セル容積、深度)が行えますか?
はい、AniCAM-HD は、従来のAniCAM の値に合わせて設計されているので、新規ユーザ
ーは、メーカーやグループ内の他工場で計測された既存の値に合わせることができます。

新しいビッグフットシステムとは?
セラミック技術の変化に伴い、ビッグフットのLED を変更しました。より明るく安定した
照明で、セラミック表面やセルをよりよく照らすことが可能になりました。

AniCAM-HD の測定の公差は?
20 倍レンズ: +/- 0.1cm3、+/-1um
10 倍レンズ: +/- 0.1cm3、+/-1um
4 倍レンズ: +/- 0.2cm3、+/-1um

測定データのファイルのサイズは?

画像の解像度は向上しましたが、3D スキャンとデータのファイルサイズは約2.7MB で、
V7 のAniCAM の10%減となっています。

HD のファイルを読み込むのに新しいソフトウェアが必要ですか?
はい。AniCAM-HD はVer.10 ソフトウェアのみ対応しています。
(Ver.10 ソフトウェアはAniCAM V7 のカメラでも使用可能です)

既存のAMS にデータ/ファイルを書き出せますか?
はい。Ver.10 のソフトウェアは、既存のAMS をサポートするように設計されています。

AniCAM-HD のキャリブレーションは?
標準的なACP(アニカム校正システム)が使用可能です。







AniCAM HDに関するQ&A

使い方は簡単です。

1、カメラをアニロックスロールに置きます。

2、ソフトウェアで撮影を開始

3、撮影画像から3次元モデルを構成

4、容積をはじめすべての測定項目が自動的に計算されます。

5、デフォルトのレポートフォームが容易されていますので、すぐに出力ができ

ます。

アニロックスロールの適切な管理は印刷工程の最適化に不可欠です。

そのためにはアニロックスロールを受け入れ時から定期的に測定して状態をは把握することとなります。

その場合にはアニロックスロール管理ソフトウェアが便利です。

本オプションにより、基本仕様であるハニカム形状・格子型形状のセル測定に加えて、拡張六角形(エロンゲート)、トライヘリカル(斜線)、スラローム(波線)のセル測定が可能となります。

拡張六角形(エロンゲート)

トライヘリカル(斜線)

スラローム(波線)

X/Y軸マイクロアジャスターはカメラヘッドをミクロン単位で軸方向(最大10mm(±5mm))と、円周方向へ移動させ、ユーザーが微小なターゲットエリアや特定の彫刻に位置決めするのを助けるオプションです。

X/Y 軸マイクロアジャスター

インクプルーファーで使用されるような、小さなアニロックスの読み取りを可能にする専用ホルダーです。 ベースシステムは、直径63 mm(2.48インチ)のアニロックスロールに対応。脱着が可能な付属の小さなホルダーをベースシステムに組み込むと、直径25 mm(0.98インチ)のハンドプルーファーで使用される小さなアニロックスに対応します(その他の直径ごご希望の場合はご相談下さい)。

ロールホルダー
Q & A
よくあるご質問
Q
デモや貸し出しは可能ですか
A

貸し出しは現在承っておりませんが、実機によるデモは承っております。お問い合わせ下さい。

Q
解像度はどれぐらいですか
A

現行の最新カメラであるHDモデルでは1024 x 768 ピクセルです。1インチあたり4.6ピクセルで構成され、1ピクセルあたり4096レベルで感受します。

Q
撮影可能な広さと深さはどれぐらいですか。
A

測定範囲の異なるカメラが2種類あります。

スタンダードタイプの「アニカム(AniCAM)」の場合、3種類のレンズとそれぞれに異なったズームの組合せにより、最大ズームで110 x 120 μm、最小ズームで950 x 1250 μm程度の広さを見ることができます。深さについてはAniloxQCソフトウェアで最小で約5μmから最大で約350μm(ディープスキャンモードで約400μm)、FlexoPlateQCソフトウェアでは最大1600μm程度まで測定が可能です。

倍率の低い特殊タイプの「サーフィスカム(SurfaceCAM)」では1300 x 1750 μmから3300 x 4400μmの広さを、また最大で1600μmまでの深さを測定することができます。こちらは2倍レンズ固定です。



Q
キャリブレーションはどのようにしますか
A

専用のターゲット(名刺サイズ)とソフトウェアを使ってお客様ご自身でキャリブレーションを行います。ACP(AniCAM Calibration Package)というオプションでお取り扱いしております。

ACPが開発される以前は、メーカーへ機器を送らないとキャリブレーションが行えず、費用と時間がとても掛かっていました。ACPが開発された現在では、お客様の必要に応じた頻度でキャリブレーションが行えます。

Q
斜線タイプのセルは測定できますか
A

オプション「トライヘリカル対応」を追加することで測定することができます。
